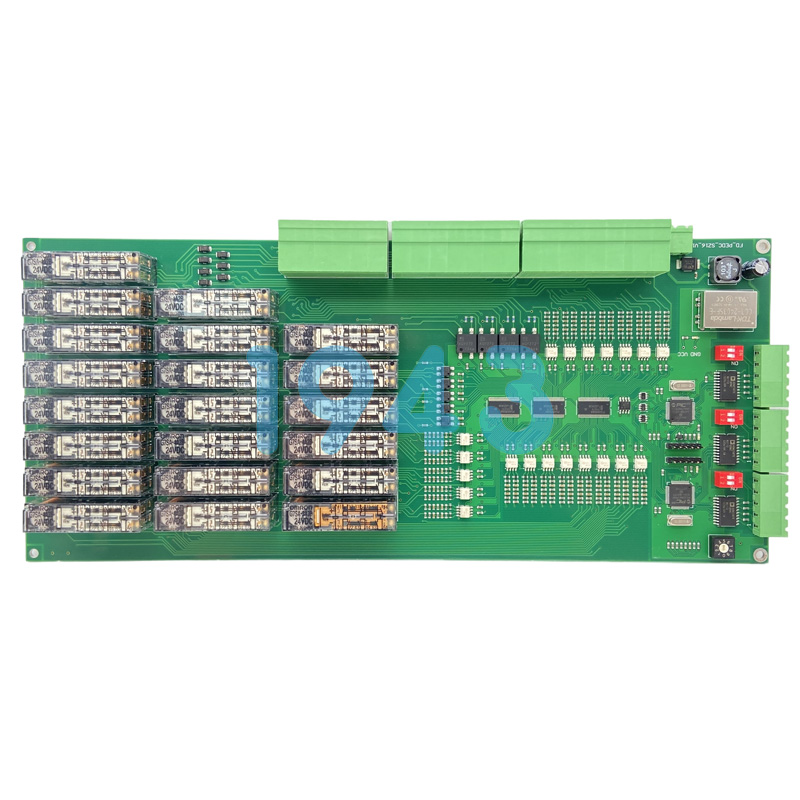

在SMT貼片加工過程中，元件偏位是影響生產效率與產品良率的常見問題——輕則導致焊接虛焊、連錫，重則造成PCB板報廢，增加返工成本，甚至影響終端產品的可靠性。作為專注SMT貼片加工的企業，1943科技結合多年工藝經驗，總結出元件偏位的4大核心原因及對應解決方法，幫助行業伙伴精準規避問題，提升生產穩定性。

一、焊膏選型與印刷參數異常：元件偏位的“基礎誘因”

焊膏是SMT貼片的“粘結核心”，若焊膏特性不匹配或印刷環節參數失控，會直接導致元件受力不均，引發偏位。

常見問題表現：

• 焊膏量過多：貼片時元件被多余焊膏“推擠”，出現橫向偏移；
• 焊膏量過少：元件與焊膏附著力不足，貼裝后易移位；
• 焊膏印刷形狀不規則：如焊膏塌陷、邊緣模糊，導致元件對位基準偏差。

針對性解決方法：

1. 精準匹配焊膏類型：根據元件封裝（如0201/0402小元件、QFP/BGA精密元件）和焊接工藝（回流焊/波峰焊），選擇黏度、觸變性符合IPC標準的焊膏，避免因焊膏流動性過強或過弱導致偏位；
2. 優化印刷核心參數：
   • 刮刀壓力：根據鋼網厚度設定3-5N壓力，避免壓力過大導致焊膏被刮凈，或壓力過小殘留焊膏過多；
   • 印刷速度：控制在20-50mm/s，速度過快易導致焊膏填充不充分，過慢易造成焊膏溢出；
   • 鋼網管控：檢查鋼網開口尺寸與PCB焊盤的匹配度，定期清潔鋼網，避免網孔堵塞導致焊膏印刷不均。

二、貼裝設備參數調試不當：元件偏位的“直接因素”

貼片機的吸嘴、壓力、視覺定位精度，是決定元件是否精準對位的關鍵，任何一個參數偏差都可能引發偏位。

常見問題表現：

• 吸嘴不匹配：吸嘴尺寸與元件封裝不符，導致元件吸附不穩，貼裝時滑落或偏移；
• 貼裝壓力異常：壓力過大擠壓元件移位，壓力過小導致元件未完全貼合焊膏；
• 視覺定位偏差：相機校準不準、Mark點識別模糊，導致貼裝坐標偏移。

針對性解決方法：

1. 吸嘴適配與維護：根據元件尺寸選擇專用吸嘴，定期檢查吸嘴磨損、變形情況，發現缺口或污漬及時更換、清潔；
2. 貼裝壓力精細化調試：按元件重量分級設定壓力，通過試貼驗證壓力是否合適——若元件底部焊膏無明顯擠壓痕跡、且無移位，即為合格參數；
3. 視覺系統定期校準：每周檢查貼片機相機焦距、光源亮度，確保Mark點識別精度在±0.01mm以?xún)?nèi)；若PCB板Mark點磨損，及時重新設定定位基準，避免坐標偏差。

三、元件自身質量與儲存問題：元件偏位的“隱性隱患”

元件封裝精度、引腳狀態直接影響貼裝適配性，若元件本身存在缺陷或儲存不當，即使設備參數正常，也可能出現偏位。

常見問題表現：

• 封裝尺寸偏差：元件長度、寬度公差超標，導致無法與焊盤精準對位；
• 引腳氧化污染：元件引腳受潮或氧化，與焊膏接觸不良，貼裝后易因附著力不足移位；
• 元件變形：如陶瓷電容斷裂、QFP元件引腳變形，導致貼裝時受力不均。

針對性解決方法：

1. 元件質量嚴格篩查：采購時要求供應商提供元件封裝檢測報告，重點核查引腳間距、元件厚度公差；入庫前通過AOI初檢，剔除封裝變形、引腳彎曲的不合格元件；
2. 規范元件儲存環境：遵循“溫濕度雙控”原則，儲存溫度保持15-25℃，濕度30%-60%，避免元件受潮；對于IC類元件，使用真空包裝儲存，開封后48小時內用完，防止引腳氧化；
3. 元件預處理優化：對于疑似污染的元件，用無水乙醇輕輕擦拭引腳（避免損傷元件），去除表面油污或氧化層，提升與焊膏的兼容性。

四、PCB板設計與加工缺陷：元件偏位的“基礎制約”

PCB板的焊盤設計、平整度直接決定貼裝基準，若PCB板存在先天缺陷，會從源頭導致元件偏位。

常見問題表現：

• 焊盤設計不合理：焊盤尺寸過大/過小、焊盤間距偏差，導致元件無法對位；
• PCB板翹曲變形：PCB板受熱或受潮后翹曲度超過0.75%，貼裝時與吸嘴貼合不緊密；
• 焊盤污染：PCB板焊盤殘留油污、氧化，影響焊膏附著力。

針對性解決方法：

1. 焊盤設計標準化：按IPC-7351標準設計焊盤，確保焊盤尺寸與元件引腳匹配，避免焊盤間距偏差超過±0.02mm；產前與客戶同步焊盤設計圖紙，提前規避設計問題；
2. PCB板平整度管控：貼片前通過平整度檢測設備篩查，翹曲度超標的PCB板先進行壓平處理；儲存時避免堆疊過重，防止PCB板受壓變形；
3. PCB板清潔預處理：貼片前用等離子清潔機去除焊盤表面油污、氧化層，提升焊膏與焊盤的結合力，減少因附著力不足導致的偏位。

1943科技：從“根源預防”到“精準解決”，護航SMT貼片品質

對于SMT貼片加工廠而言，元件偏位的解決不僅需要“針對性處理”，更需要“全流程預防”。1943科技在SMT貼片加工中，建立了“產前評估-過程管控-產后檢測”的三級保障體系：

• 產前評估：提前審核PCB焊盤設計、元件兼容性，避免先天設計問題；
• 過程管控：采用高精度貼片機，搭配SPI（焊膏檢測）、AOI（自動光學檢測）設備，實時監控焊膏印刷與元件貼裝狀態，發現偏位立即調整；
• 技術支持：配備10年以上經驗的SMT工藝工程師，可針對不同類型元件定制貼裝方案，快速解決偏位、虛焊等疑難問題。

若您在SMT貼片生產中遇到元件偏位、良率低等問題，或有批量貼片加工需求，歡迎聯系1943科技——我們以專業的工藝技術、嚴格的質量管控，為您提供從方案設計到批量生產的一站式SMT貼片服務，助力降本增效，保障產品品質！
